C型立式塑膠射出成型機 CM 40 - 80

不帶哥林柱的CM,CM S和CM R機器的特點是結構緊湊,外形尺寸小,節省空間。 為了優化能源效率,CM系列機器可以通過可選的“按需求驅動”伺服電機供電。

設計體積小可節省生產空間


C型立式塑膠射出成型機 CM 有一縱向夾持裝置,C 架構無繫桿設計。射出機可設計成臥式或立式。CM 配備由伺服數值控制的 TM 及 HM 系列立式射出機,可處理 TPE 及各種傳統熱塑樹脂。

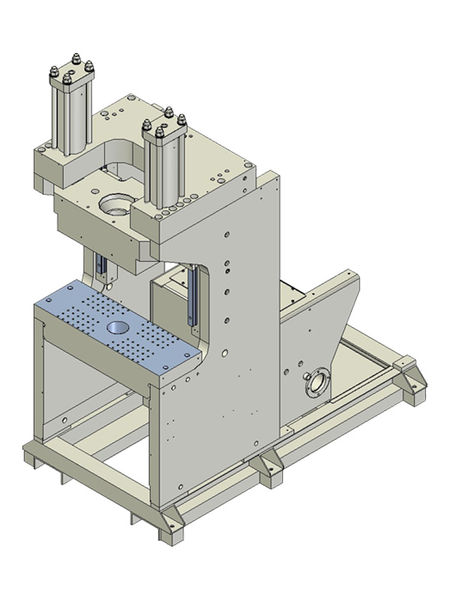

CM 有一無繫桿的立式夾持裝置, 在模具區無任何干擾輪廓。 立式 C 架構有兩個對稱的夾持缸,確保最大的模具空間和最佳的維修性。 CM 主要用於任何接頭及纜線的插入成型。



優點:

  • 維修性佳,可以手動拆卸零件,利用擋光板保護插入與拆卸區域,為後續自動化概念的實施奠定良好的基礎。
  • 縱向夾持裝置提供最大的模具空間和最佳的維修性,C 架構內設計兩個對稱的夾持缸。
  • 工作高度縮減 1,000 mm,建立符合人體工學的半自動化工作環境。
下載 檔案1
  • 無繫桿的縱向夾持裝置。
  • 安裝在上方的夾持缸確保對稱的 2 點鎖模力傳導。
  • 線性導軌提供精確的全行程模板平行度。
  • 全液壓式夾持系統。
  • 差速控制系統確保快速開模及合模。
  • 符合人體工學的操作員工作高度。
  • 容易清潔保養模具與噴嘴。
  • 靈敏的模具安全系統。
  • 穩定的 22:1 L/D 比例、2,000 bar射出壓力及中型直徑螺栓,確保最佳的同質熔化。
  • 線性導軌系統確保射出機精確的軸向運動。
  • 滑座汽缸互相對置,提供無動能的噴嘴滑座。
  • 配備整合式液壓缸體的小型設計,可輕鬆清潔保養所有組件。
  • 低速液壓馬達提供直接螺旋傳動,可配合個別塑型需求調整。
  • 受控伺服數值確保最大的可重複性。
  • 高射出率。
  • 射出機可提供電動設計。
